產品名稱： 板框壓濾機

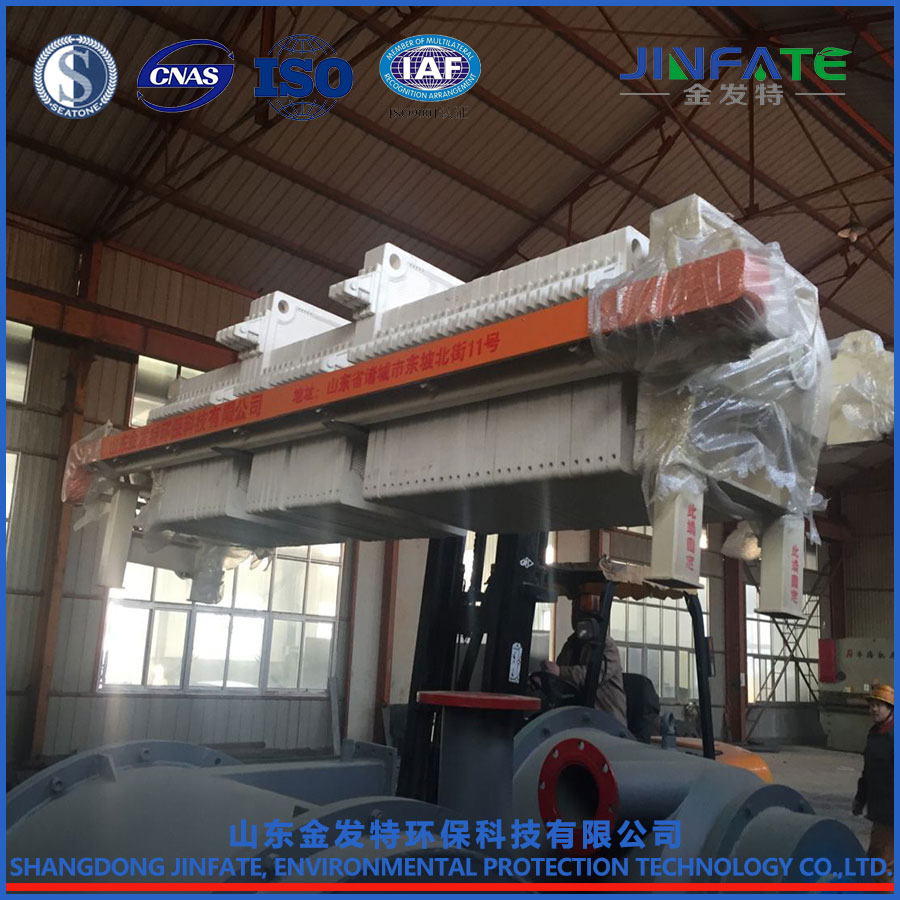

板框壓濾機
X(B)MA /630型手動廂式（板框）壓濾機用于石油、化工、染料、冶金、食品、醫藥、環保等行業懸浮液的過濾分離。
型號編制方法
主要技術參數
注：上表中括號內的尺寸為一板一框式濾板壓濾機所對應的數據
結構示意圖：
1、尾板2、濾板3、濾布4、橫梁4、頭板6、手動液壓站7、絲母支架8、絲桿、絲母
結構特征與工作原理
X(B)MA /630手動壓濾機由機架、過濾及傳動系統等組成。
1、機架
由尾板絲母支架、橫梁連接而成，用于支撐濾板及傳動機構。
2、過濾系統
由濾板和濾布組成。用泵將待過濾的懸浮液輸送到已壓緊的各個濾室中，懸浮液中的液體透過濾布，通過各濾板上的濾液孔排至機外，懸浮液中的固體顆粒則積聚于濾室中，并逐漸形成濾餅，濾餅充滿濾室即完成一個過濾循環。
3、傳動系統
由絲母、絲桿和手動液壓站組成。壓緊濾板時，首先用手扳動絲杠手輪，使頭板前進，待濾板初步壓緊后改用液壓頂緊，當壓力達到20MPa時停止加壓，并用緊固鎖緊螺母(但一定注意，液壓頂緊行程不得超過50mm，如行程已到50mm，但壓力仍未達到20MPa時，可松開液壓系統，重新扳緊絲杠后，再行加壓)。反之則可松開濾板。
